電源濾波器的幾種端接方式
發布時間：2023-04-11 16:08
瀏覽次數：2139
EMI電源濾波器為了和相關的設備連接都設有輸入、輸出端子，由于相關設備有不同情況的需要，所以有幾種可供選擇的端子，它們是：引線式、插針式、焊片式、螺栓式、柵欄式、貼片式、銅排式和插座式等還可以定做特殊的連接方式。
它們分別適用的場合一般為：

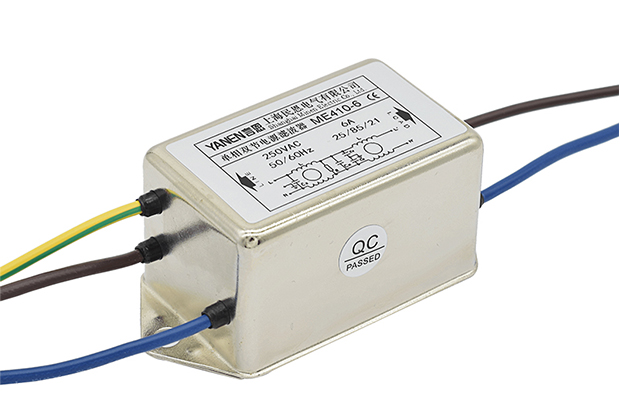

引線式：用戶在使用時，可以直接利用濾波器提供的導出引線和相關設備連接，所以方便用戶使用，如果濾波器提供的導出引線長度不夠，可在定貨合同中提出。
插針式：是為印刷電路板設計的專用EMI電源濾波器，可直接插件于PCB板上，所以一般體積較小。
焊片式：材質為黃銅鍍鎳，它的外形、厚薄可和一種專用的接線夾相配，所以EMI電源濾波器一旦固定好后，便可與事先準備好的、帶接線夾的導線快速插入連接。因此比較適合規模生產。

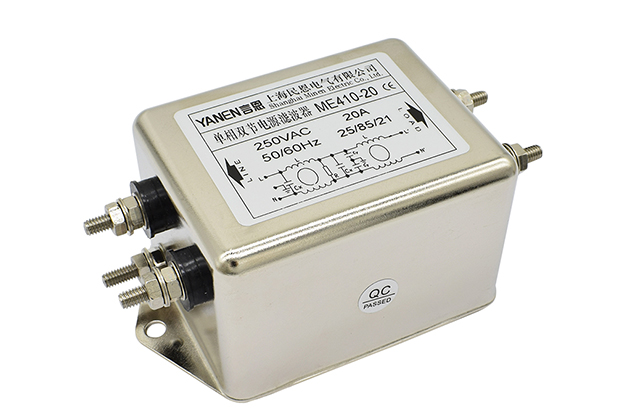

螺栓式：由于連接比較牢固可靠，所以比較適合用于、在運動狀態下工作的設備，如軍事裝備、車載、船艦等。同時隨著螺栓截面的增大、所能承載的工作電流也隨之增大，有很寬的工作電流范圍，特別是特大電流的EMI電源濾波器。
柵欄式：與螺栓式類似、連接也比較牢固可靠；也隨著螺絲截面的增大、而增大承載的工作電流，目前能承載的最大工作電流為100A左右。其最大的特點是由于它的柵欄結構，可在柵欄結構上按裝安全保護蓋，以防止工作人員在工作過程中因不慎誤觸端子而觸電。
貼片市：眾所周知，貼片型元器件是伴隨集成電路的出現而產生的，不言而喻是個微小型的元器件，當然貼片型EMI電源濾波器也不會例外，可以這么說，對于性能比較全面的EMI電源濾波器，目前尚處于發展階段。我公司目前也只限于≤6A的直流EMI電源濾波器。
銅排市：材質為紫銅排，方便大電流的連接，安全可靠。

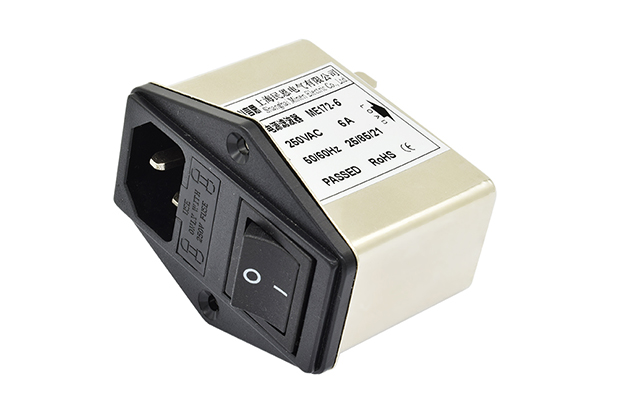

插座式：國際標準IEC950插座，體積小安裝方便。
