平波電抗器的作用
發布時間：2023-04-11 16:11
瀏覽次數：2047

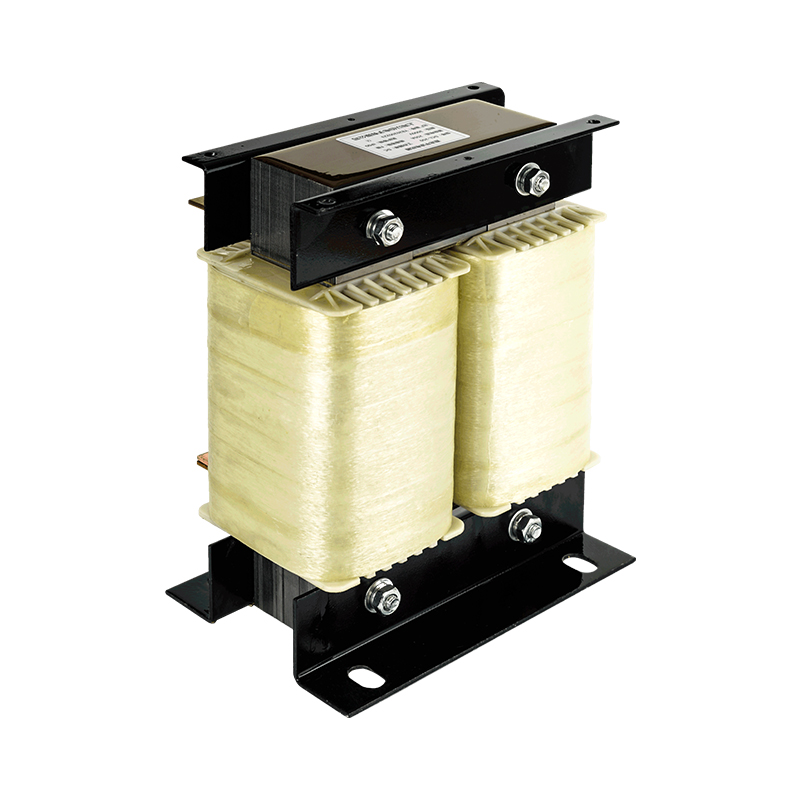

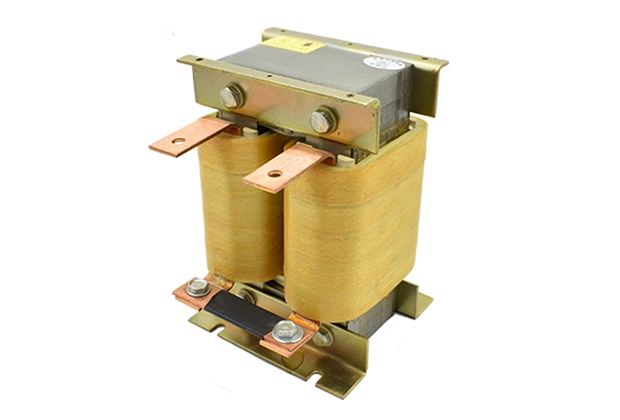

平波電抗器用于整流以后的直流回路中。整流電路的脈波數總是有限的，在輸出的整直電壓中總是有紋波的。這種紋波往往是有害的，需要由平波電抗器加以抑制。直流輸電的換流站都裝有平波電抗器，使輸出的直流接近于理想直流。直流供電的晶閘管電氣傳動中，平波電抗器也是不可少的。 平波電抗器與直流濾波器一起構成高壓直流換流站直流側的直流諧波濾波回路。平波電抗器一般串接在每個極換流器的直流輸出端與直流線路之間，是高壓直流換流站的重要設備之一。
平波電抗器的作用
1、限制短路電流，（逆變晶閘管換相時同時導通相當于整流橋負載直接短路）沒有電抗器就直接短路。
2、抑制中頻分量對工頻電網的影響。
3、濾波作用（整流電流帶有交流成分；高頻交流不易通過大電感）使整流輸出波形連續，如不連續，就會出現電流為零的時間，這時逆變橋停止工作，造成整流橋開路的現象。
