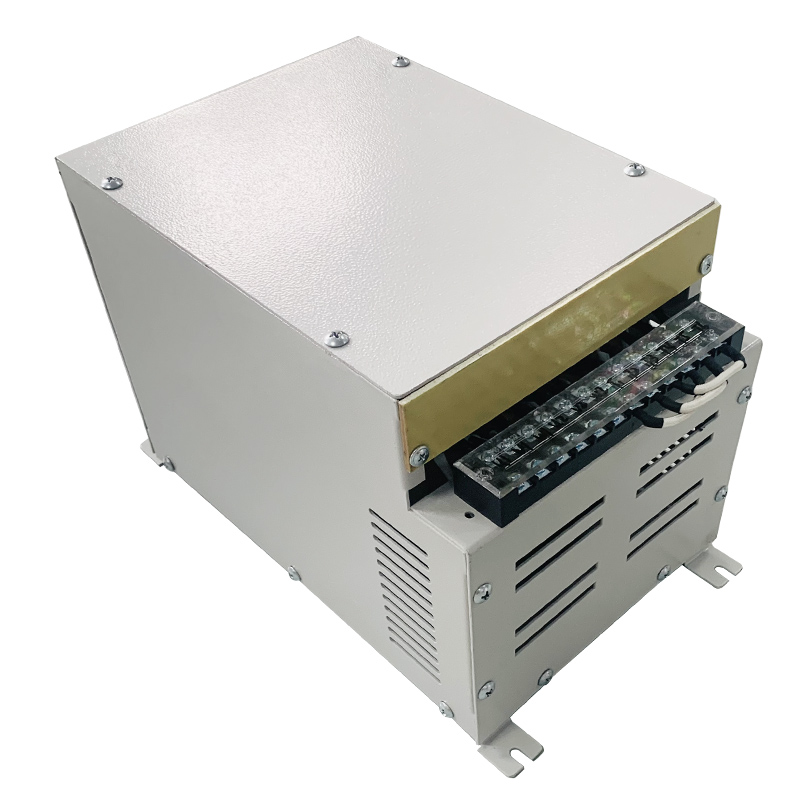

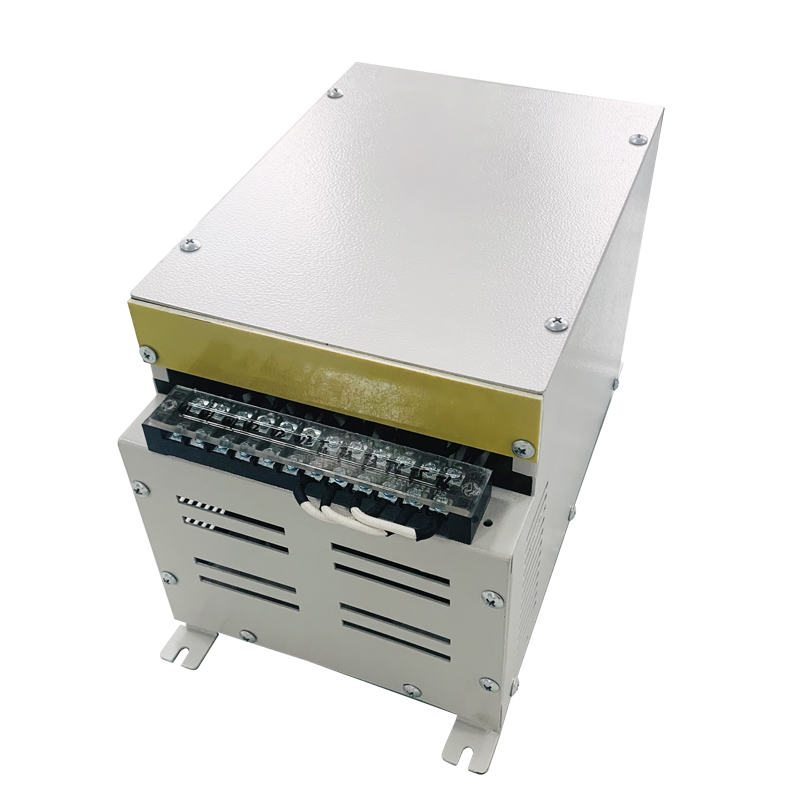

PHF系列無源諧波濾波器
- 額定電壓：
- 380V-415VAC 50HZ
- 額定電流：
- 10A~480A
- 應用設備：
- ME-PHF無源諧波濾波器是由電抗器L和電容器C組合成的雙調諧濾波吸收電路，經過特殊的調整設計，可以有效的吸收過濾5 次及7次以上的諧波電流。濾波器性能隨負載的變化而變化，滿載額定負載情況下，ME-PHF010濾波性能 THDi≤10%，ME-PHF005濾波性能 THDi≤5%，部分負載情況下，THDi會有較高的數值，濾波特性會隨著負載的增大而變小。
相關產品
-
ME210系列單相單節電源濾波器 -
ME210T系列單相端子式電源濾波器 -
ME210TG系列單相導軌式電源濾波器 -
ME410系列單相雙節電源濾波器 -
ME410TL系列單相雙節電源濾波器 -
ME410T系列單相端子臺式電源濾波器 -
ME410TG系列單相端子導軌式電源濾波器 -
ME430系列單相雙節電源濾波器 -
ME710系列單相三節高性能型電源濾波器 -
ME710TG系列單相三節導軌式電源濾波器 -
ME710T系列單相三節端子式電源濾波器 -
ME100系列單節PCB板專用濾波器 -
ME110系列單節增強型PCB板專用濾波器 -
ME120系列雙節PCB板專用濾波器 -
ME160系列通用型IEC插座電源濾波器 -
ME180系列單保險管型IEC插座電源濾波器 -
ME182系列雙保險管型IEC插座電源濾波器 -
ME170系列單保險管及開關型IEC插座電源濾波器 -
ME172系列雙保險管及開關型IEC插座電源濾波器 -
ME920系列變頻器專用輸入EMC濾波器 -
ME920T系列變頻器專用輸入EMC濾波器 -
ME920TR系列變頻器端子臺式輸入EMC濾波器 -
單相交流電抗器 -
變頻器專用輸出端三相電抗器 -
變頻器專用輸入端三相電抗器 -
直流平波電抗器 -
低壓三相串聯電抗器 -
ME966L系列變頻器輸出正弦波濾波器 -
自愈式低壓并聯電容器 -
單相交流濾波電容器 -
常規型智能電容器 -
抗諧波型智能電容器 -
ME966L變頻器專用正弦波濾波器 -
PHF系列無源諧波濾波器 -
交流直流電源濾波器
產品介紹
產品及應用
ME-PHF 無源諧波濾波器是由電抗器L和電容器C組合成的雙調 諧濾波吸收電路，經過特殊的調整設計，可以有效的吸收過濾5次及7次以上的諧波電流。
濾波器性能隨負載的變化而變化，滿載額定負載情況下

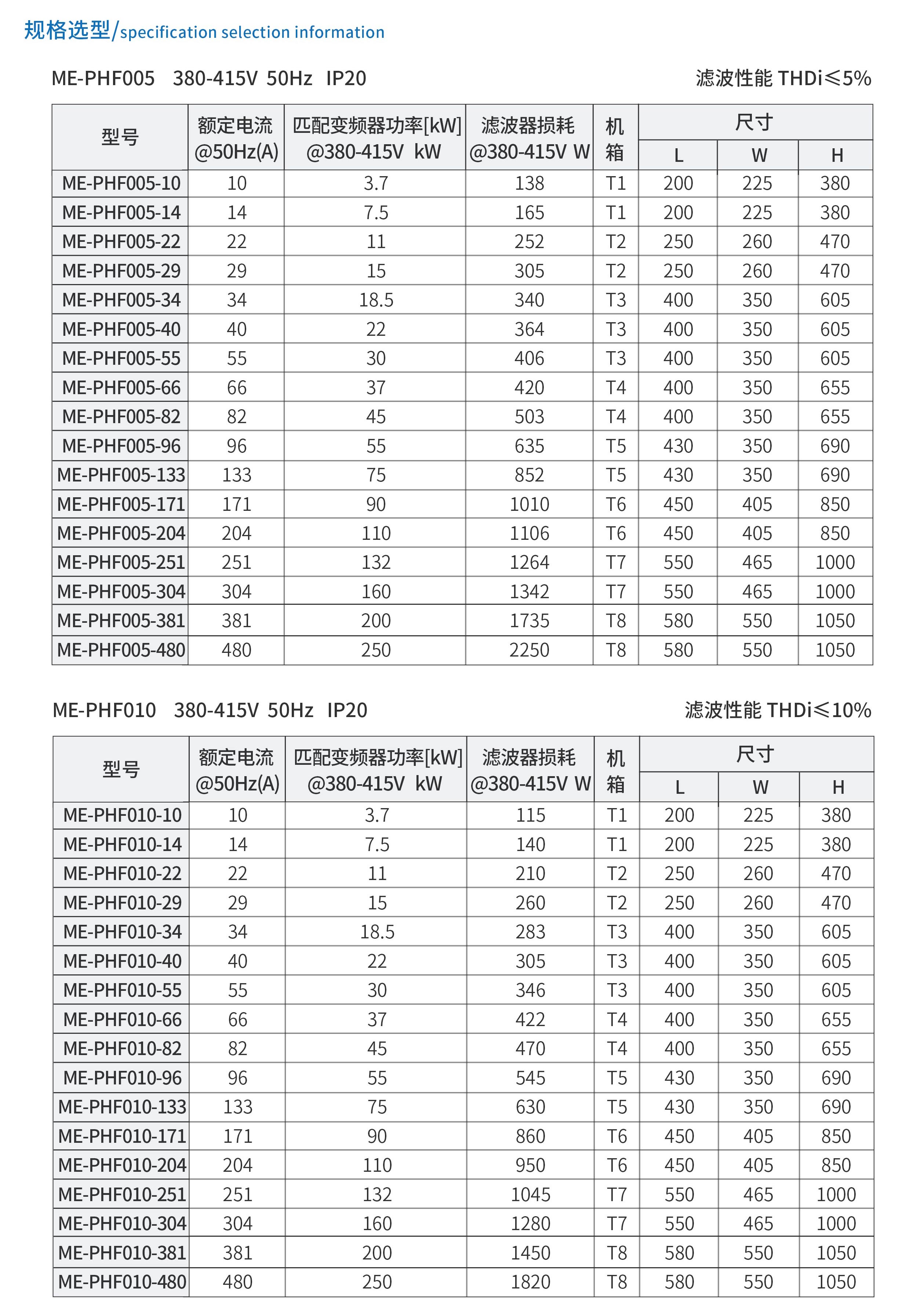

ME-PHF 010 濾波性能THDi≤10% ME-PHF 005 濾波性能 THDi≤5%
部分負載情況下，THDi會有較高的數值，濾波特性會隨著負載的增大而變小。
技術參數
濾波器額定工作電壓: 380V-415VAC50Hz
電容額定電壓 Urms: 540VAC
電容能承受峰值電壓: 760VAC
電容工作溫度: -40℃-85℃
防護等級: IP20
絕緣等級: F
熱溫度開關: Thermik
輸出端子: DINKLE : PPAC series
