SDF系列高頻電抗器
- 額定電壓：
- 380VAC 50/60HZ
- 額定電流：
- 1～200kvar
- 產品優勢：
- 該產品特別適用于大功率的高頻系統，如500kW以上的光伏逆變柜及大功率的變流柜等。
- 應用設備：
- 高頻電抗器可以在20kHz下可靠的工作。其鐵心使用較薄0.1mm硅鋼片，較薄硅鋼片在高頻高磁密的情況下依舊保持低損耗，同時和其他高頻鐵心材料相比，較薄硅鋼片具備很高的飽和磁通密度，使用較薄硅鋼片可以有效實現電抗器的小型化。
相關產品
-
ME210系列單相單節電源濾波器 -
ME210T系列單相端子式電源濾波器 -
ME210TG系列單相導軌式電源濾波器 -
ME410系列單相雙節電源濾波器 -
ME410TL系列單相雙節電源濾波器 -
ME410T系列單相端子臺式電源濾波器 -
ME410TG系列單相端子導軌式電源濾波器 -
ME430系列單相雙節電源濾波器 -
ME710系列單相三節高性能型電源濾波器 -
ME710TG系列單相三節導軌式電源濾波器 -
ME710T系列單相三節端子式電源濾波器 -
ME100系列單節PCB板專用濾波器 -
ME110系列單節增強型PCB板專用濾波器 -
ME120系列雙節PCB板專用濾波器 -
ME160系列通用型IEC插座電源濾波器 -
ME180系列單保險管型IEC插座電源濾波器 -
ME182系列雙保險管型IEC插座電源濾波器 -
ME170系列單保險管及開關型IEC插座電源濾波器 -
ME172系列雙保險管及開關型IEC插座電源濾波器 -
ME920系列變頻器專用輸入EMC濾波器 -
ME920T系列變頻器專用輸入EMC濾波器 -
ME920TR系列變頻器端子臺式輸入EMC濾波器 -
單相交流電抗器 -
變頻器專用輸出端三相電抗器 -
變頻器專用輸入端三相電抗器 -
直流平波電抗器 -
低壓三相串聯電抗器 -
ME966L系列變頻器輸出正弦波濾波器 -
自愈式低壓并聯電容器 -
單相交流濾波電容器 -
常規型智能電容器 -
抗諧波型智能電容器 -
ME966L變頻器專用正弦波濾波器 -
PHF系列無源諧波濾波器 -
交流直流電源濾波器
產品介紹

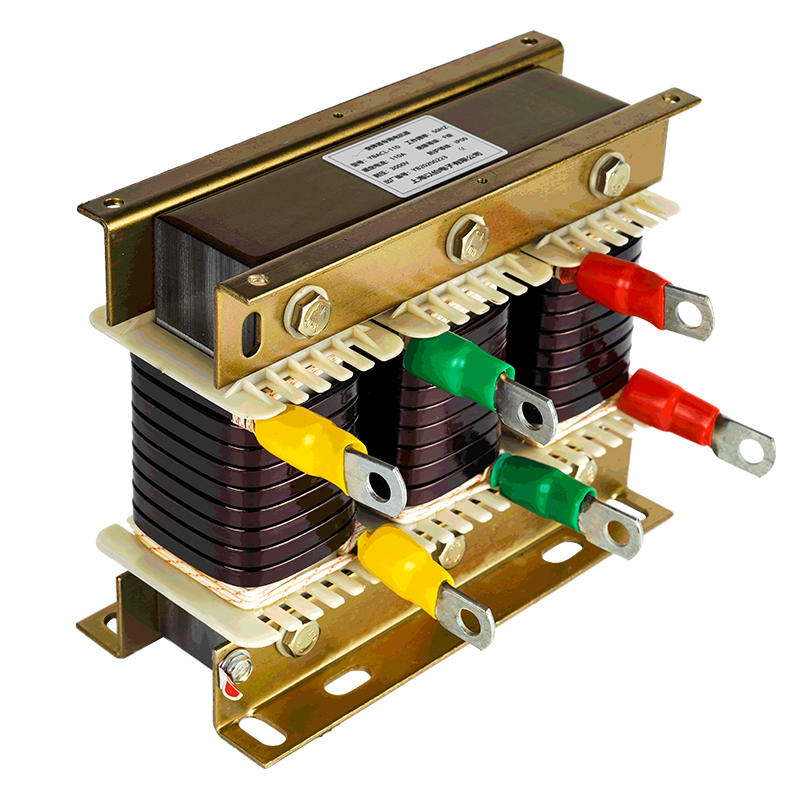

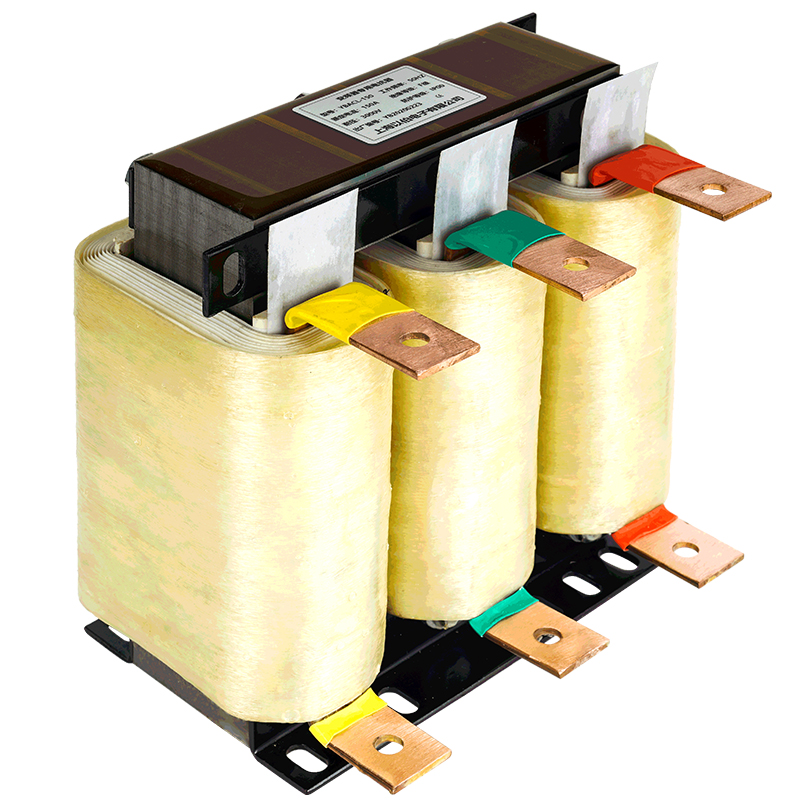

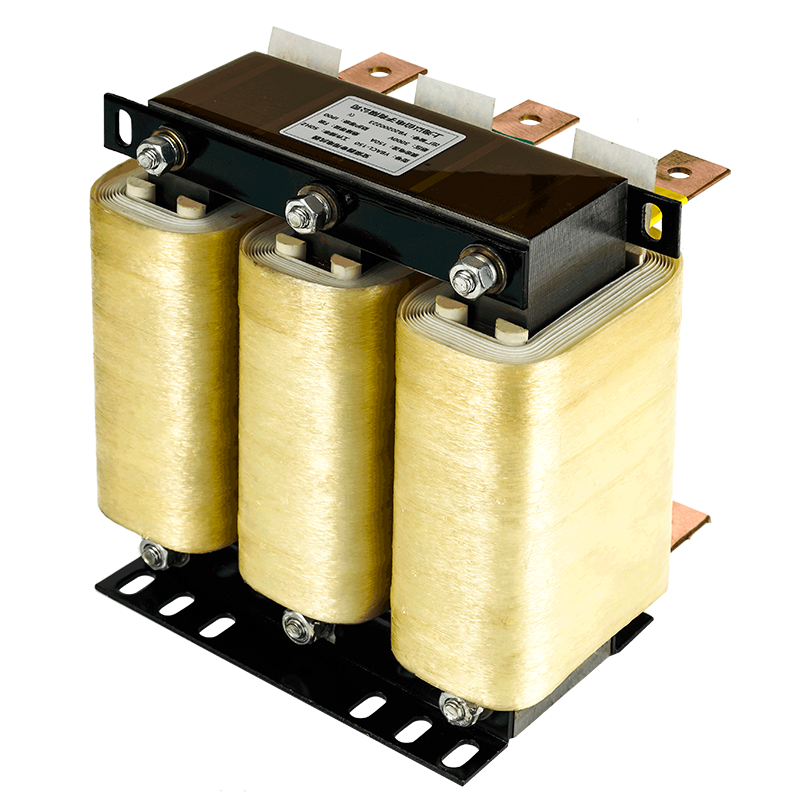

高頻電抗器
High-frequency Reactors
產品概述 Product Profile
高頻電抗器可以在20kHz下可靠的工作。其鐵心使用超薄0.1mm硅鋼片，較薄硅鋼片在高頻高磁密的情況下依舊保持低損耗，同時和其他高頻鐵心材料相比，較薄硅鋼片具備很高的飽和磁通密度，使用較薄硅鋼片可以有效實現電抗器的小型化。
結構特點 Construction Features
線圈采用H級絕緣材料繞制，保證能夠承受較高的dv/dt脈沖波沖擊。電抗器的線圈和鐵芯組裝成一體后經過預烘→真空浸漆→熱烘固化這一工藝流程，采用H級浸漬漆真空壓力浸漬（VPI)，使電抗器的線圈和鐵芯牢固地結合在一起，不但大大 減小了運行時的噪聲，而且具有極高的耐熱等級，可確保電抗器在高溫下亦能安全地低噪音地運行。使用較薄硅鋼片的高頻電抗器具有體積小，重量輕，噪聲低和溫升低的優勢。該產品特別適用于大功率的高頻系統，如500kW以上的光伏逆變柜及大功率的變流柜等。
